Raccordi di ferro malleabile

Nome prodotto:Raccordi LRON di fusione malleabile, raccordi in ferro malleabile zincato, raccordi a fili di ferro malleabile

Standard:ENGB/T-3287; BS EN-10242; KHT300-6 ecc.

Materiale:CAST MALLEABILE LRON (KTH350)

Misurare:1/8 (dn6) - 6 (dn150)

Superficie:Buio a caldo zvanizzato / galvanizzante / naturale nero / rivestimento nero

Superficie interna:Con o senza PVC rivestito

Prodotti correlati:Elbow, maglietta, presa riducendo, croce, riducendo il gomito, riducendo la maglietta, tappo di perline, unione, gomma M&F, presa, tappi semplici, unione, boccola, presa M & f, cabina esagonale, tappo, cappuccio

Descrizione:

Specifiche

processo

imballaggio e lading

Specifiche di adattamento del ferro malleabile

gi pipe fitting

Gomito a 45 gradi

Misurare	In	1/2	3/4	1	1¼	1½	2
Misurare	mm	15	20	25	32	40	50
A		22	25	28	33	36	43
Misurare	In	2½	3	4	6
Misurare	mm	65	80	100	150
A		48 .5	53 . 5	64 . 5	129

Gomito a 90 gradi

Misurare	I n	1/4	3/8	1/2	3/4	1	1¼
Misurare	mm	8	10	15	20	25	32
A		20	24	27	32	37	44 .5
Misurare	In	1½	2	2Y.	3	4	6
Misurare	mm	40	50	65	80	10 0	150
A		48 .5	57	68 .5	77.5	96.5	129

Boccola

MISURARE	In	3/8*1/4	1/2*1/4	1/2*3/8	3/4*3/8	3/4*1/2	1*1/2
MISURARE	mm	10x8	18x8	15x10	20x10	20x15
L		18.5	22.5	22.5	24.5	24.5	28
H		6	6	6	6	6	6
S		18.4	22	22	29.6	29.6	37.4

Unione

MISURARE	In	1/2	3/4	1	1 1/4	1 1/2	2
MISURARE	mm	15	20	25	32	40	50
L		46	50	56	63	68	76
MISURARE	In	2 1/2	3	4
MISURARE	mm	65	80	100
L		83	93	113.5

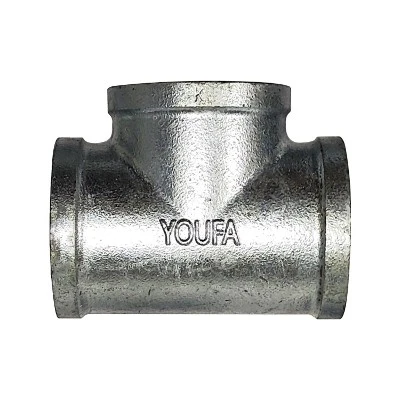

Maglietta dritta

MISURARE	In	1/4	3/8	1/2	3/4	1	1 1/4
MISURARE	mm	8	10	15	20	25	32
A		20	24	27	32	37	44.5
MISURARE	In	1 1/2	2	2 1/2	3	4	6
MISURARE	mm	40	50	65	80	100	150
A		48.5	57	68.5	77.5	96.5	129

Accoppiamento

MISURARE	In	1/4	3/8	1/2	3/4	1	1 1/4
MISURARE	mm	8	10	15	20	25	32
L		26	29	35	38	44	49
MISURARE	In	1 1/2	2	2 1/2	3	4	6
MISURARE	mm	40	50	65	80	100	150
L		53	63	72	77	91	118

Riducimento della presa

Misurare	mm	10x8	15x8	15x10	20x15	25x10	25x15
Misurare	In	3/8x1/4	1/2x1/4	1/2x3/8	3/4x1/2	1x3/8	1x1/2
A		29	35	36	38	44	44
Misurare	mm	32x15	32x20	32x25	40x15	40x20	40x25
Misurare	In	1¼x1/2	1¼x3/4	1¼ x1	1½x1/2	1 ½x 3/ 4	1½ x1
A		49	49	49	53	53	53
Misurare	mm	40x32	50x15	50x20	50x25	50x32	50x40
Misurare	In	1½x1¼	2 x1/2	2x3/4	2x1	2x1¼	2x1½
A		53	63	63	63	63	63
Misurare	mm	65x15	65 x 20	65x25	65x32	65x40	65x50
Misurare	In	2½x1/2	2 ½x3/4	2 1/2x2	2½ x1¼	2 ½x1½	2 ½ x2
A		72	72	72	72	72	72
Misurare	mm	80x15	80x 20	80x25	80x32	80x40	80x50
Misurare	In	3 x 1/2	3x3/4	3x1	3x1¼	3x1½	3x2
A		71	71	71	71	71	71
Misurare	mm	80x65	100 x15	100x20	100 x 25	100x32	100x40
Misurare	In	3x2½	4x1/2	4x3/4	4x1	4x1¼	4x 1½
A		71	84	84	84	84	84
Misurare	mm	100x50	100x 65	100x80	25x20
Misurare	In	4x2	4x2½	4x3	1x3/4
A		84	84	84	44

Cappuccio

MISURARE	In	3/8	1/2	3/4	1	1 1/4	1 1/2	2
MISURARE	mm	10	15	20	25	32	40	50
A		17	19	22	24	27	28	32
S		20.6	24.6	30.4	37.2	47	53	65

Tappo semplice

MISURARE	In	1/4	3/8	1/2	3/4	1	1¼
MISURARE	mm	8	10	15	20	25	32
L		15.5	17	22.5	24	27	30
B		1 0	10	13	14	16 5	20
S		6	7	10	12	15	18
MISURARE	In	1½	2	2½	3	4
MISURARE	mm	40	50	65	80	100
L		31	36	40.5	45.5	51
B		21	25	26 5	29.5
s		22	26	30	34	44

Capezzolo

MISURARE	In	1/4	3/8	1/2	3/4	1	1 1/4
MISURARE	mm	8	10	15	20	25	32
L		36	36	44	47	53	56
S		16.7	19.2	23.6	29.2	36	45
MISURARE	In	1 1/2	2	2 1/2	3	4
MISURARE	mm	40	50	65	80	100
L		58	68	73	81	95
S		63	63	79.4	91.6	117

Raccordi di tubi di ferro malleabile zincato

Raccordi in ghisa zincati e lading

Siamo produttori e fornitori di montaggi in ferro malleabili professionisti in Cina, presenti da prodotti di qualità e prezzo competitivo. Per favore, stai tranquillo all'ingrosso a buon mercato a buon mercato in stock qui dalla nostra fabbrica. Per un servizio personalizzato, contattaci ora.
