Tubo di impalcatura

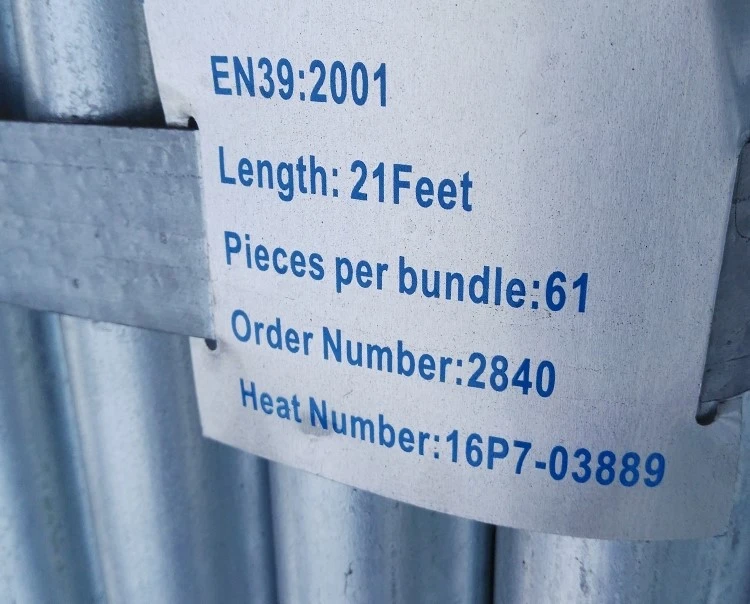

EN39 Tubo di impalcatura
Il diametro esterno specificato è di 48,3 mm e lo spessore della parete specificato è di 3,2 mm per il tipo 3 e 4,0 mm per Type4.
Pipe di impalcatura BS1139
Il tubo è indicato come tubo "Tipo 4" e rappresenta uno spessore della parete di 4,0 mm.
Specifiche dei tubi di impalcatura
| Materiale | Acciaio al carbonio | ||||
| Grado | Q235 Al ucciso=S235GT Q345 al ucciso=S355 |
||||
| Standard | EN39, BS1139 | ||||
| Superficie | Rivestimento di zinco 280 g/m2 (40μm) Lo spessore del rivestimento non deve essere inferiore a 40 μm |
||||
| Finisce | Estremità semplici （con o senza tappi） | ||||
| Specifiche | Diametro esterno | Tolleranza su OD specificato | Spessore | Tolleranza sullo spessore | Messa per unità di lunghezza |
| BS1139 Tipo 4 | 48,3 mm | ± 0,5 mm | 4,0 mm | -10% | 4.37 kg/m |
| EN39 Tipo 3 | 3,2 mm | -10% Senza soluzione di continuità -15% |
3,56 kg/m | ||
| EN39 Tipo 4 | 4,0 mm | 4.37 kg/m | |||
Caratteristiche dei tubi in acciaio con impalcatura zincati
Alta resistenza e carico - Capacità del cuscinetto: I tubi in acciaio mantengono l'alta resistenza che i tubi in acciaio delle impalcature dovrebbero avere e possono resistere a vari carichi durante la costruzione.
Stabilità: Utilizzando connessioni ragionevoli e metodi di costruzione, si forma una struttura stabile per ridurre il rischio di agitazione e deformazione.
Precisione dimensionale: Il diametro esterno, lo spessore della parete e altre dimensioni sono relativamente uniformi e accurati, rendendo facile connettersi e assemblare.
 |
 |
 |
Punte chimiche dei tubi di impalcatura
EN39 Composizione chimica
Componenti chimici BS1139: carbonio (C), silicio (SI), MN (manganese), fosforo (P), zolfo (S) e azoto (N)
Composizione chimica BS1139
Componenti chimici BS1139: carbonio (C), silicio (SI), fosforo (P), zolfo (S) e azoto (N)
BS1139 vs EN 39 Standard
Si può vedere che lo standard BS1139 fornisce requisiti per N, mentre lo standard EN 39 Implending fornisce requisiti per AL e MN nella composizione chimica.
| EN 39 | BS1139 | |
| Forza di snervamento | Min 235 MPA | Maggiore o uguale a 235 MPa |
| Resistenza alla trazione | 340-520 MPA | 340-480 MPA |
| Allungamento | Min 24% | Maggiore o uguale al 24% |
Proprietà meccanica
In termini di proprietà meccaniche, lo standard del tubo di impalcatura EN 39 richiede una prestazione di resistenza alla trazione che è di 40 MPa in più rispetto a BS1139.
 |
 |
 |
Produzione di tubi di impalcatura
Youfa Steel Pipe Group assicura che ogni tubo in acciaio soddisfi gli standard di qualità di BS1139 o EN39 prima di essere inviato al mercato.
Durante la produzione di tubi di ponteggio zincato, i seguenti passaggi richiedono un'attenzione speciale.
Qualità del rivestimento di zinco
Lo spessore dello strato di rivestimento di zinco dovrebbe trovarsi all'interno dell'intervallo di 40-80 μm e la deviazione di spessore dovrebbe essere controllata entro ± 10 μm.
Precisione dimensionale
La deviazione del diametro esterno è controllata entro ± 0,5 mm, la deviazione dello spessore della parete è controllata entro ± 0,3 mm e la deviazione della lunghezza è controllata entro ± 50 mm.
Qualità della saldatura
La larghezza della cucitura della saldatura dovrebbe essere relativamente coerente, di solito tra 8 mm e 12 mm, e la resistenza della cucitura di saldatura deve essere valutata attraverso test di trazione o flessione.
Test del tubo di impalcatura
Nel laboratorio di test di YouFA, il personale di test utilizzerà prima un analizzatore spettrale per rilevare la composizione del materiale dei tubi in acciaio e quindi condurre test di trazione su una macchina di prova del materiale universale per valutare la resistenza. Per lo strato zincato, utilizzare un indicatore di spessore magnetico per misurare lo spessore, quindi condurre un test della griglia per verificare l'adesione. La misurazione dimensionale utilizzerà vari strumenti di misurazione per misurare accuratamente in più posizioni.
Imballaggio e caricamento del tubo di impalcatura
 |
 |
Misure protettive: Avvolgere i tubi in acciaio con carta arrugginita, pellicola di plastica o altri materiali a prova di ruggine per prevenire la ruggine durante il trasporto e lo stoccaggio.
Binding e fissaggio:Le strisce di acciaio, i fili in acciaio o le cinghie di legame specializzate vengono utilizzate per legare saldamente i tubi in acciaio per evitare che i tubi di acciaio delle impalcature si muovono e si scontrano all'interno della confezione.
Protezione all'angolo:Per le estremità e gli angoli affilati di tubi in acciaio delle impalcature, per proteggere i tubi di protezione o i protettori angolari.
Prodotti a tubo di impalcatura
 |
|
 |
 |
Applicazione di tubi in acciaio di impalcatura
Costruzione civile:Nuovi progetti di costruzione, ristrutturazione e espansione per edifici residenziali, edifici per uffici e altre strutture.
Costruzione industriale:La costruzione e il rinnovamento di strutture industriali come edifici di fabbrica, magazzini, officina, ecc.
Costruzione infrastrutturale:Costruzione e manutenzione di ponti, strade e tunnel
Costruzione dell'impianto energetico:Costruzione e manutenzione di torri elettriche, petrolio e benzina.
Costruzione di strutture pubbliche:Costruzione di edifici pubblici come scuole, ospedali, stazioni della metropolitana e centri sportivi.
Ingegneria del paesaggio:Supporto per l'arrampicata durante le operazioni come grandi parchi, potatura degli alberi e installazione di luci del paesaggio.
Perché scegliere il gruppo youfa
Tianjin Youfa Steel Pipe Group Co., Ltd. è stata fondata il 1 ° luglio 2000, YouFA è un'impresa per la produzione di prodotti in acciaio su larga scala. Nel dicembre 2020, il gruppo YouFA è atterrato con successo sulla scheda principale della Borsa di Shanghai. Facciamo principalmente tubi in acciaio ERW, tubi in acciaio zincato, tubi in acciaio a sezione cave, tubo in acciaio SSAW, tubi compositi in rivestimento in plastica, tubo in acciaio rivestito in plastica, tubi in acciaio inossidabile e tubo in acciaio inossidabile e impianti di tubo e scaffolding, ecc.
Oltre alla sede a Tianjin, attualmente abbiamo 13 filiali e filiali a Tangshan, Handan, Shaanxi e Liyang. Attualmente, ci sono totalmente circa 9000 dipendenti e 293 linee di produzione in 13 fabbriche, 3 National Accredited Laboratory e 1 Centro tecnologico Accredited Business del governo Tianjin.
Tangshan Youfa New Building Equipment Co., Ltd., come una delle filiali del gruppo YouFA, produce principalmente prodotti per impalcature. La gamma di prodotti include l'anello - Sistema di impalcature di blocco, il telaio, il sistema di accoppiamento impalcatura, la tazza - Sistema di impalcature di blocco, oggetti di acciaio e accessori come jack a base di viti e jack di scaffolding.
Che dimensione è un tubo d'acciaio di impalcatura standard?
La lunghezza standard del tubo di impalcatura zincato è spesso 1 - 6 metri.
Il diametro esterno standard del tubo in acciaio delle impalcature è in genere circa 48,3 mm.
Lo spessore standard delle impalcature dei tubi è comunemente 3,6 mm.
Tuttavia, per i tubi di acciaio di impalcatura standard BS 1139, gli spessori comuni possono essere di 3,2 mm e 4,0 mm.
Per i tubi in acciaio dell'impalcatura EN 39, gli spessori tipici possono includere 2,8 mm e 3,6 mm.
Il gruppo YouFA può personalizzare lo spessore dei tubi in acciaio dell'impalcatura in base alle esigenze del cliente, con un intervallo di spessore da 2,5 mm a 4,0 mm
Uno spessore più sottile di 2,5 mm o 2,75 mm può essere utilizzato per applicazioni con carico relativamente basso - requisiti di cuscinetto o per impostazioni temporanee e a bassa domanda.
Uno spessore di 3,0 mm è in genere adatto a progetti di costruzione generali con carichi e altezze moderate.
Gli spessori di 3,25 mm, 3,5 mm o addirittura 4,0 mm sono adatti a sistemi di aumento di aumento - alti, per garantire una resistenza e una stabilità sufficienti sotto carichi attesi più elevati.
Cos'è le impalcature in acciaio?
L'impalcatura in acciaio è una struttura temporanea realizzata principalmente di membri in acciaio. In genere è costituito da tubi in acciaio verticali chiamati standard o montanti, tubi orizzontali noti come registri o episodi transnati, parentesi graffe diagonali per stabilità e vari tipi di accoppiatori o connettori per unirsi ai componenti insieme.
A causa della sua forza, durata e capacità di resistere a carichi pesanti e condizioni meteorologiche rigide, le impalcature in acciaio sono spesso la scelta preferita in molti casi.
Tubi di impalcatura zincati, tubi di impalcatura dipinti e polvere - tubi di impalcatura rivestiti.
Secondo il modo di trattamento superficiale, ci sono sicuramente tre tipi di tubi di impalcatura. Tubi di impalcatura zincati, tubi di impalcatura dipinti e polvere - tubi di impalcatura rivestiti.
Tubo di impalcatura zincato: il rivestimento di zinco offre un'eccellente protezione della ruggine e della corrosione, rendendolo molto resistente, specialmente in ambienti esterni e umidi. Sono in genere utilizzati per grandi progetti di costruzione in scala - che hanno una lunga durata e sono esposti ad ambienti naturali.
Pipe di impalcatura dipinta: lo strato di vernice fornisce una protezione da corrosione anti -, ma potrebbe non essere così forte come lo strato zincato. In generale, possono essere più costi - efficaci dei tubi galvanizzati. Possono essere scelti per siti di costruzione più piccoli o progetti che hanno un impatto estetico.
Tubo di impalcatura rivestito in polvere: rivestimento liscio e uniforme, fornendo una buona protezione, resistente alla frammentazione e ai graffi. Rispetto ad alcuni metodi di pittura tradizionali, la tecnologia di rivestimento in polvere è spesso più rispettosa dell'ambiente. In settori come camere pulite o impianti di trasformazione alimentare che richiedono trattamenti di superficie puliti e durevoli, possono essere la scelta preferita.
Ultimate FAQ Guide al tubo di impalcature
I tubi dell'impalcatura arrugginiscono?
+
-
Sebbene i tubi di impalcatura zincati abbiano uno strato di zinco, possono fornire un certo grado di protezione della ruggine. Ma se il rivestimento di zinco zincato è danneggiato o indossato, anche il tubo zincato arrugginirà. I tubi che non sono zincati o che hanno un rivestimento scadente sono più inclini alla ruggine.
Anche le condizioni ambientali svolgono un ruolo. Nelle aree con elevata umidità, esposizione al sale (vicino alla costa) o frequente esposizione a pioggia e sostanze chimiche, il rischio di arrugginitura è aumentato.
Come si calcola il peso del tubo delle impalcature?
+
-
Calcola il peso dei singoli tubi: è possibile utilizzare la formula per il volume di un cilindro (π * (raggio^2) * lunghezza) per calcolare il volume di ciascuna provetta. Quindi moltiplicare il volume per la densità del materiale (per l'acciaio, è di circa 7850 kg/m³) per ottenere il peso di ciascun tubo.
Ad esempio, per un tubo con un diametro esterno di 48,3 mm (raggio=0.02415 m), uno spessore di 3,6 mm (raggio interno=0.02055 m) e una lunghezza di 3 m: volume=π * ((0.02415^)
Qual è la differenza di base tra tubo, raccordo e impalcature del sistema?
+
-
Impalcatura del tubo e del raccordo:
Componenti: è costituito da singoli tubi in acciaio e raccordi separati come accoppiatori, morsetti e giunti.
Assemblaggio: richiede l'assemblaggio manuale e lo smontaggio di tubi e raccordi, che può essere il tempo di consumo -.
Impalcatura del sistema:
Componenti: comprende componenti modulari ingegnerizzati e standardizzati pre - progettati per adattarsi con precisione.
Assemblaggio: è più veloce e più semplice poiché i componenti sono progettati per una connessione semplice.
Qual è la dimensione del morsetto del tubo delle impalcature?
+
-
Per i tubi di impalcatura standard di 48,3 mm di diametro, il morsetto può avere un diametro interno di circa 48 mm a 50 mm per garantire un adattamento aderente. La larghezza del morsetto potrebbe variare da 50 mm a 80m.
Tipi di impalcature e tubi di impalcature
+
-
Impalcatura del telaio: comprende frame prefabbricati collegati tra loro. I tubi di impalcatura sono usati come i principali componenti strutturali per formare i frame.
Impalcatura del tubo e dell'accoppiatore: è costituito da singoli tubi collegati usando vari tipi di accoppiatori.
Impalcatura del sistema: componenti modulari prefabbricati progettati per adattarsi con precisione. I tubi in questo tipo sono generalmente di dimensioni e connessioni specifiche.
I tubi delle impalcature svolgono un ruolo cruciale in tutti questi tipi. Devono soddisfare determinati standard in termini di qualità del materiale, diametro, spessore delle pareti e resistenza per garantire la sicurezza e la stabilità della struttura delle impalcature.
